BS-60K & BS-120K

Model : BS-60K & BS-120K
보성산업의 스크류 고무 정량 절단기가
산업현장의 새로운 가치를 만들어 갑니다.		 movie

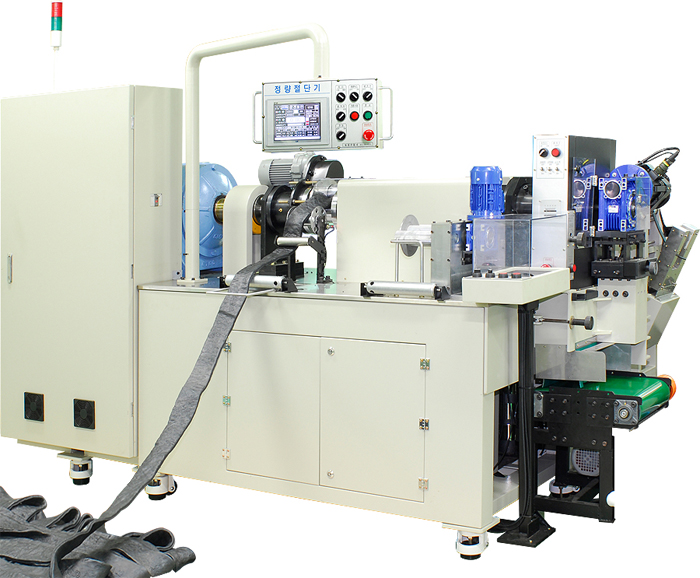

Rubber Cutting Machine - BS-60K

특징
  • 재료 공급을 리본 공급 방식으로 제작되어 Mixing roller kneader 없이도 간단히 작업할 수 있습니다.
  • 절단 중량 정밀도 (±1%~±2%)로 보증하며 그 정밀도는 정상 절단 개시 후 작업 완료까지 보증됩니다.
  • 스트레나(40+120 메쉬) 내장으로 이물질이 제거되고 분산이 좋아집니다.
  • 스크류 탈부착이 용이하여 실린더 내의 고무 잔량 청소가 용이하고 아이템 교체 시간이 짧아 생산성이 좋아집니다.
  • 중량 확인 저울과 본체가 연동되어 실측치가 바로 수정됩니다.
  • 1명이 여러대 작업이 가능합니다.
  • 기계 냉각 방식이 공냉식이므로 별도 냉각장치가 필요없습니다.
  • 유압장치가 없는 관계로 전력비가 기존의 약 30% 수준으로 절감되며 A/S가 거의 없습니다.
  • 유압 컨트롤 방식을 채택하지 않으므로 소음, 작업성, 설치장소 등 모든 면에서 친환경적입니다.


주요기능
screw rubber cutting machine

JIG 예열박스

작업할 item의 사용치구를 예열하는 Box(작업준비시간 단축)

스크류 청소 JIG

탈형한 스크류를 JIG에 삽입하여 청소함

재료 주입구 가이드 및 공급센스

재료 투입 시 원활이 공급하고 공급이 중단될 시에는 공급 센스가 작동되어 벨이 울림

생지고무 예열박스

재료 예열시스템으로 습기제거 및 경도가 높은 재료 사용 시 용이함

재료 투입구 및 롤러

리본재료 투입구로 롤러를 설치하여 투입량을 제어함

전자저울

본체와 연동되어 실측치가 바로 수정됨
항목 / 모델 BS-60K BS-120K 비고
생산능력(Max) kg/hr 60 120
절단횟수(Max) times/min 250 250
절단중량(Min) g 0.5 1
절단정도 % 1~2.5 1~2.5
스크류경(Φ) mm 72 87
스크류모터 HP 15 30
절단기모터 PPm 1,500 2,000
소비전력 kw/hr 15 ~ 20 20 ~ 30
외형치수 길이 mm 2,230 3,000
폭 mm 1,180 1,240
높이 mm 1,860 2,000


개요

보성산업은 철저한 공정관리로 불량없는 자동차 부품을 추구하고 있습니다. 반복적인 실험과 측정 기술로 보성산업은 고객의 요구를 만족시킵니다.

 형식  스크류 자동주입 및 압출
 제어기기  스크류 : 인버터
 고무주입 및 압출
 칼회전 : 서보모다
 냉각방법  공랭식 쿨러
 운전방법  자동/수동
 정량정도  일반: 1 ~ 2%
 특수: 2 ~ 5%
 전력비  25%
 소음  없음
 작업자  여성, 초보자 가능 (여러대 동시 작업가능)
 설치면적  50%
 작업안전성  안전
 고장율  유압장치가 없는 관계로 A/S가 거의 없음(10%)
 제작소요일  50일
 원산지  대한민국
 원가절감  1. Loss절감(8%)-원자재 1억/월사용업체 (800만원/월-9,600만원/년)
 2. 전기료 절감-60만원/월-720만원/년 (10Hrs/일 사용기준)
 3. 노무비 1/2인 절감-100만원/월, 1,200만원/년)
 4. 불량률 50% 개선 (이물질, 분산, 기포불량)
 5. 검사공정 생산성 30% UP

 *합계 : 11,520만원/년

 비고  - 유압 컨트롤 방식을 채택하지 않으므로 소음, 에너지, 작업성, 설치장소 등 모든 면에서 친환경적으로 설계되었으며 설치투자비용 또한 가장 저렴함.
 - 중량 편차가 적고, 모든 종류의 재료를 사용 가능함.
